Mon système
de 2011 à 2015





Système 5 canaux (home cinéma et SACD multivoies)

Dimensions de la pièce : Largeur : 5,50 m Longueur : 8,30 m Hauteur : 2,55 m

Après avoir testé 3 VOT quadri-amplifées (aigu : Fostex T925A, Médium : Pavillon Marco Henri 220, Beyma 850ND, grave : VOT 515 G, et deux caissons d'extrême grave : JBL W15GTI) pilotées par deux DCX.

Je suis passé à un système plus "simple" : même tweeter, médium : même pavillon mais les Beyma ont été remplacées par des JBL 2446J avec membrane Radian, une estrade JMLC avec 2 x 515 G par côté (pour qu'elle soit plus courte) à la place des 2 VOT.

Le tout piloté par un BSS FDS 366T qui remplace un DCX entre grave et médium (filtrage JMLC), l'aigu est filtré maintenant en passif : 18db coupure médium et 6 db pour le tweeter.
Le BSS a remplacé avantageusement mon DCX, plus transparent avec encore plus de possibilités. C'est une bête de course, mais pas de chance j'ai dû intercaler des transfos entre le BSS et les Rotels. Un mauvais mariage qui me donnait un souffle (limite ronflette) important, et que je n'avais pas avec le DCX, un comble.
Mais je tiens à dire que le DCX d'origine reste un bon produit que j'ai apprécié et au rapport qualité/prix imbattable !

La voie centrale (derrière l'écran) reste inchangée (VOT, pav Marco, sauf : moteur JBL/radian, tweeter fostex (même filtrage que les voies principales).

Le fait de passer à un filtrage passif, me permet de driver les 3 médiums et les 3 tweeters par 3 amplis mono à lampes 6550 (avec entrée Symétrique), conçus et réalisés par un ami, Alain Devarenne.

L'alignement entre grave et médium est réglé numériquement (BSS) et l'aigu géométriquement.

L'estrade a incomparablement amélioré le grave, ça descend, ça ne traîne pas, c'est plus nuancé.

Le couple JBL/radian a amélioré les timbres, c'est plus doux.

Les 3 voies graves sont alimentées par des amplis mono Rotel RMB 100 en symétrique.

Les voies arrières : 2 enceintes B&W 801 de 1976 drivées par un ampli Amcron Géodyne II de 360 W

En raison du faible rendement des BW, l'ampli se met quelques fois en sécurité (à très fort niveau + de 110db).
Elles ne sont pas vraiment adaptées à cet usage, mais ce sont des enceintes qui ont acquis une exellente réputation non usurpée. Le hasard les a mises sur ma route, elles m'ont été cédées pour une bouchée de pain...

Sources : lecteur SACD Pioneer 747, Freebox révolution, ordi mac et serveur Synology DS212J (Tous mes CD sont convertis en fichiers FLAC) .

Vidéoprojecteur Tri-LCD Full HD Epson TW6000

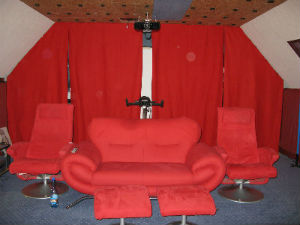

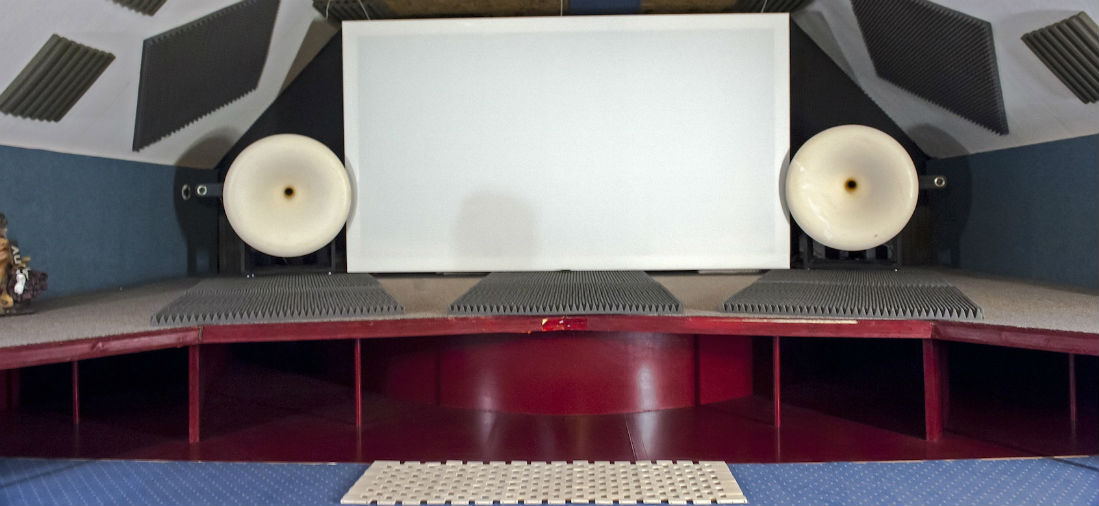

La salle :

La salle est sous toiture, entièrement traitée acoustiquement. Toutes les parois sont désolidarisées de la structure. Murs/cloisons, plafond par un système de silandbloc faits maison et le sol par une couche de dalles amortissantes caoutchouc, sur toute la surface (vendue en grande surface pour machine à laver etc).

Les côtés parties basses : agglo - fibre de verre haute densitée - moquette.

Pan incliné : Laine de verre haute densitée, agglo - feutre bitumé - fibre de bois 5mm ,

Cloison : agglo - laine de roche

Quelques plaques de mousses visibles sur les photos, quelques éléments pour diffracter le son, alternant absorption et diffraction, me permettent d'avoir une acoustique sans gros défauts, ni trop mat, ni trop claire.

De plus, bien que la maison soit à structure bois, même à très fort niveau (+ 100 db) on entend à peine les basses à proximité de la maison.

Une grand partie de ces éléments a été achetée d'occasion (ou fait maison), et ce, étalé sur une période d'une quinzaine d'années.

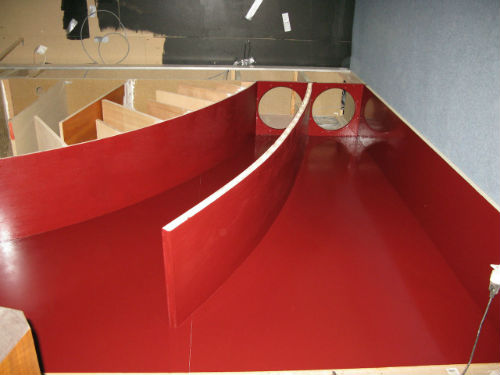

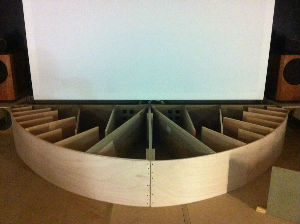

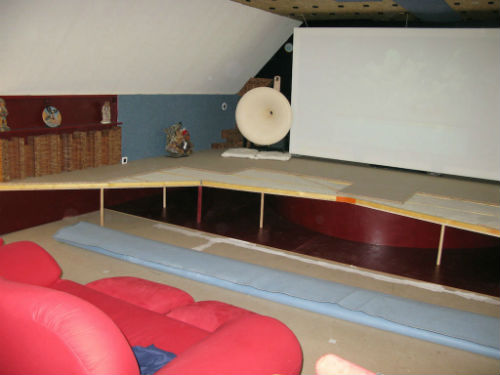

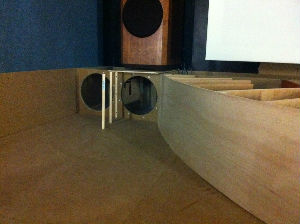

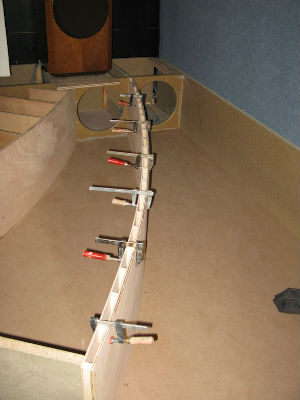

La construction de l'estrade



2 couches CP de 3mm contre collé- Les supports HP en agglo 3cm+ durciceur- Une fois peint reste le plancher à poser



             Plancher CP 10,  tasseaux 5cm, remplis de sable et agglo 19                         là aussi remplis de sable

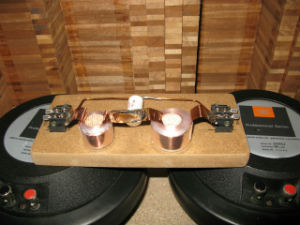

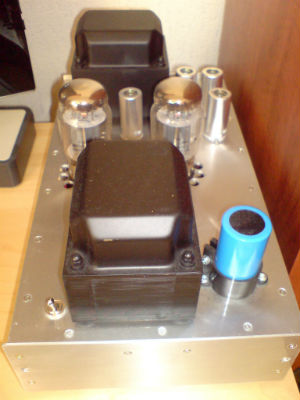

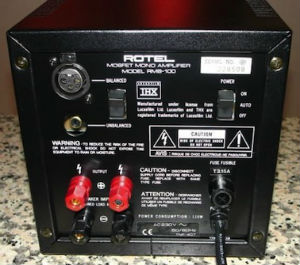

 Le Filtre 18 db  JMLC et JBL 2445    Ampli Lampes 6550 Alain Devarenne          Rotel RM 100 Mosfet 125 W

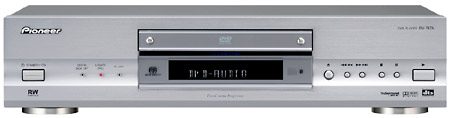

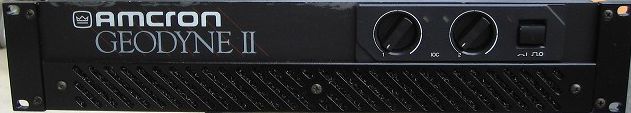

                        Amcron Geodyne II  300 W -                                                      Lecteur  Pioneer DV 747



                                                                              BSS FDS 366 T

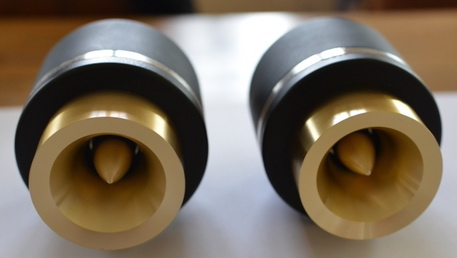

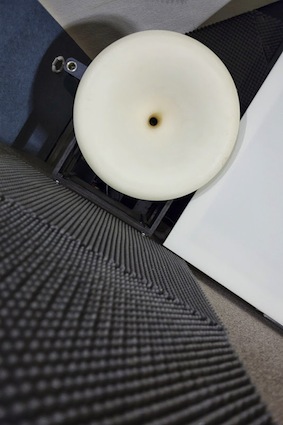

     Pav Marco J220               Tweeter Fostex T925A              Altec 515-8G                     B&W 801 de 1976

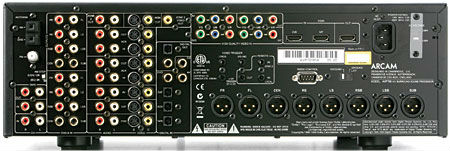

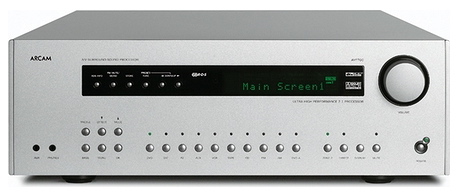

Préampli Home cinéma hifi ARCAM AVP- 700 avec sorties symétriques

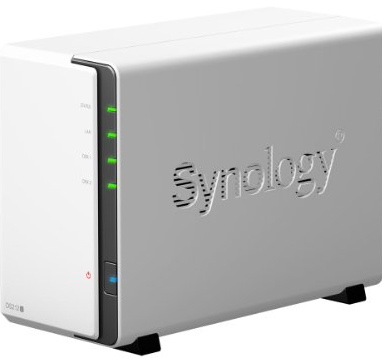

                              Projo Epson TW 6000                                                                  NAS Synology DS 212J







Petites écoutes entre amis le 24 août 2013
